通過初級案例“水槍”帶我們走進前端設計——反求逆向建模，在此次初級案例培訓中將會學習到基礎的噴粉、貼點、點云處理及天遠OKIO掃描儀的使用、顯像劑、標志點和油泥的使用等。

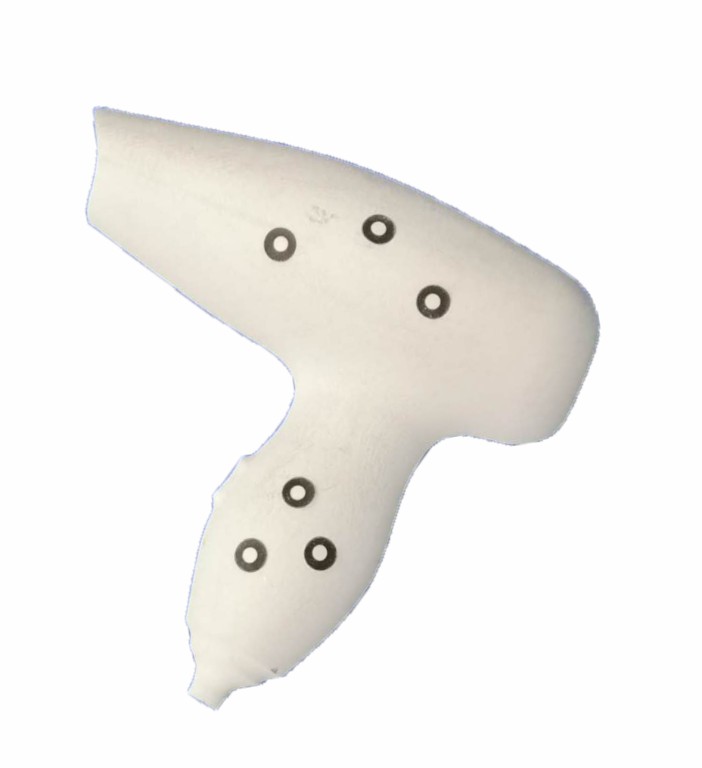

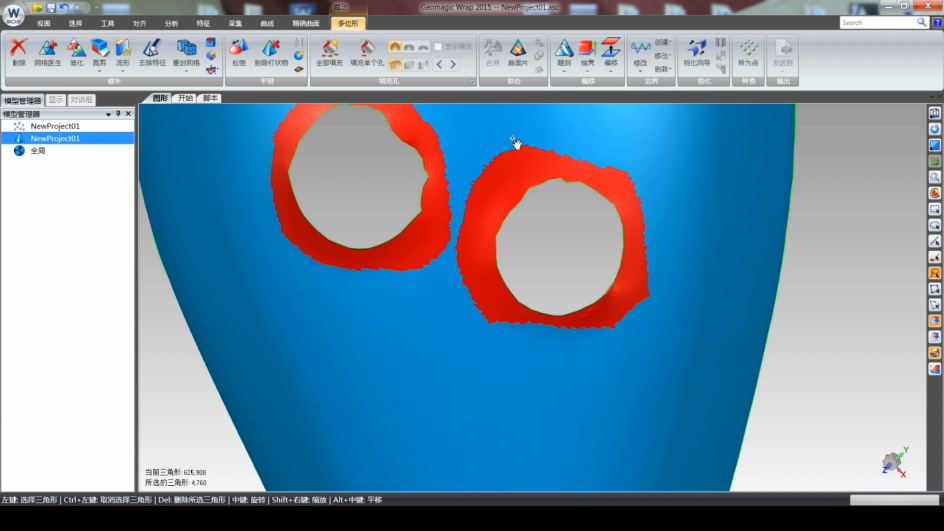

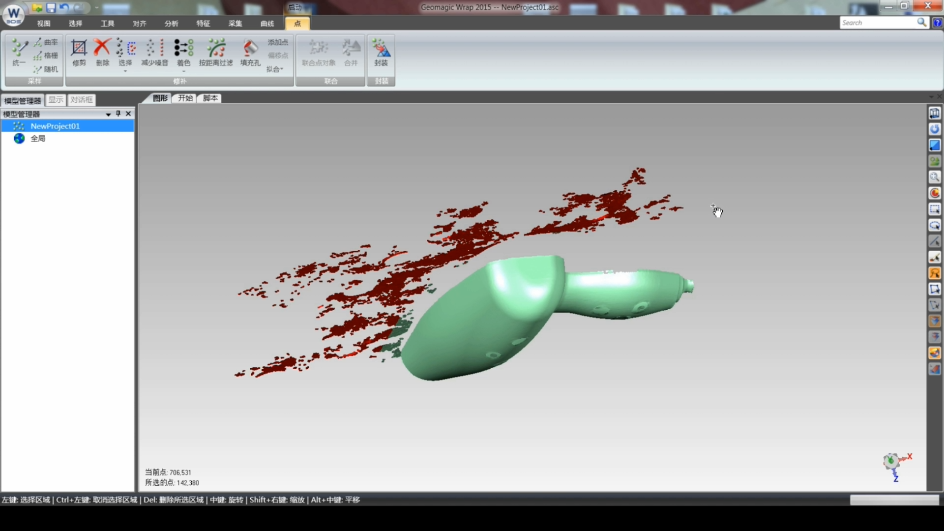

在學習前，講師介紹OKIO掃描儀和逆向工程軟件及示范操作，讓學員們對硬件和軟件有個初步了解。緊接著開展本期學習——掃描配備工具的使用、掃描前處理、掃描測量、點云數據處理等。一、在目標物體掃描前還要做的處理，掃描配備工具分別有顯像劑、標志點和油泥。1、分析目標物體。判斷物體掃描前是否需要噴涂顯像劑，掃描時為了容易識別公共特征和方便拼接，需在外觀面上貼上標定點。2、噴涂顯像劑。需要準備工具有顯像劑和一次性手套。噴涂前要充分搖勻顯像劑，噴涂前可以進行空噴，觀察是否噴灑均勻。適用于無法直接掃描測量的目標物體，如黑色吸光物體、金屬反光物體和透明或半透明透光物體。物體表面粘貼標志點的主要作用是為了減少拼接誤差，標志點粘貼須牢固，粘貼時避免貼到棱角特征處和貼點三點連成直線。轉動轉盤模擬掃描儀的情況，可觀察是否存在漏噴情況，判斷物體擺放位置是否需要更改。 4、油泥的作用是為了將掃描的目標物固定在轉盤上。二、使用掃描儀采集目標物體的數據。新建掃描工程。命名工程名稱后進入掃描模式，掃描后軟件顯示當前采集的點云。天遠OKIO掃描儀掃描物體時需采集到公共特征區域四個標志點以上可采集數據。小貼士：模型點云數據采集需要將特征采集完全方可進行下一步操作。1、導入點云數據。導入asc文件，選擇打開要處理的點云數據。2、點云數據處理。著色點云，方便觀察觀察及處理。用【非連接項】和【體外孤點】命令刪除掉雜點，完成后點擊【減少噪音】設置好參數再點擊【應用】等待計算。計算完成后再設置間隙可疏密均布整體點云，數值越大整體點云越疏，可進行縮放觀察處理效果。3、封裝網格面片。點擊【封裝】-【保持原始數據】-【確定】，經計算后點云轉換為網格面片。4、網格面片處理?？s放面片可以清晰看到面片表面需進行修復的瑕疵。選擇【平面著色】方便觀察。修補孔洞有填充單個孔和去除特征兩種方法。經過處理的點云數據封裝后網格大小不一，可通過重劃網格命令進行網格的調整，使網格排布整齊均勻。（△填補孔洞?？蜻x區域不適宜太大，容易影響填補空洞的曲率造成曲面變形）5、坐標全局對齊。模型掃描后坐標可以進行對齊，方便后期的建模操作。本期初級逆向反求建模學習到此結束啦，感謝觀看，歡迎指導。感興趣的話多多留言、點亮在看、隨手轉發。關注3D經緯，學習3D打印不迷路。
