經過上期初級案例“水槍”的鋪墊，接下來將會通過“花灑頭”案例帶我們進一步學習——添加輔助特征、固定模型位置、“面片草圖”使用和螺紋特征創建等。讓學員掌握對具有細小特征的模型噴粉處理和回旋體模型的逆向建模方法。

感興趣的話就一起看下去吧！

一、“花灑頭”案例數據采集

點擊【新建工程】，選擇工程存放路徑，命名工程名稱后選擇【拼接測量工程】，點擊【確定】進入掃描模式。模型底面和側面的點云數據采集完成后，需要掃描模型的頂部，更換轉盤重新貼點繼續掃描。模型點云數據拼接完成后可輸出面片數據。

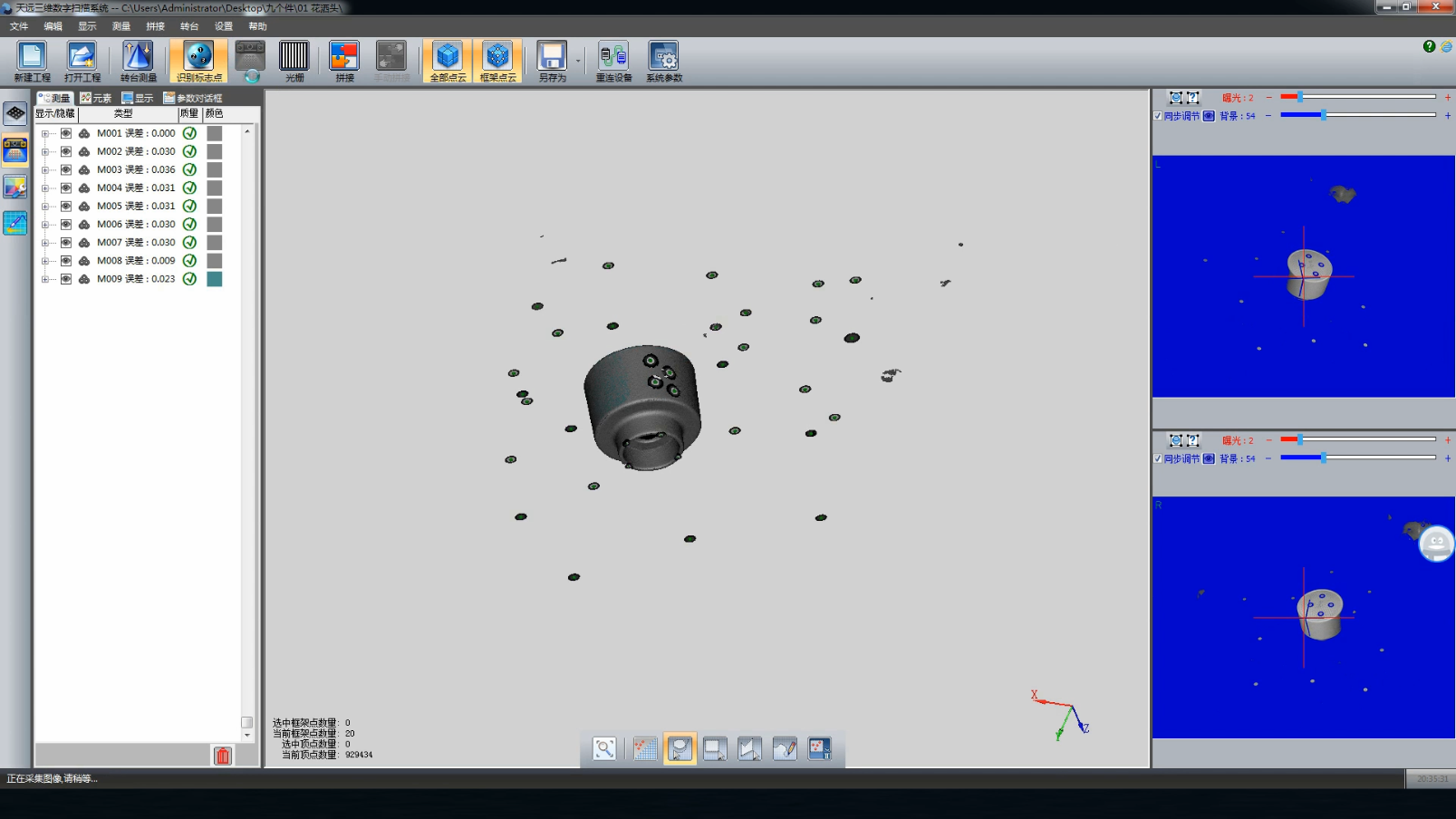

（△“花灑頭”數據采集完成）

小貼士：在“測量”的過程中，若采集到的點云數據不明顯，可以通過調節右側相機中的“背景”和“曝光”，增強模型的對比度。

二、點云處理

導入“花灑頭”點云數據文件，刪除多余雜點。“封裝”后點云數據轉換為網格面片數據，修補孔洞。操作與上期相同。

三、使用Geomagic Design X逆向建模

1、導入面片數據，旋轉觀察面片。

2、全局坐標對齊。用【領域組】命令擬合平面，再創建“回轉軸”。點擊【手動對齊】命令，選擇【網格面片】，面片上出現坐標系。配對坐標，刪除輔助的基準特征，網格面片坐標對齊。

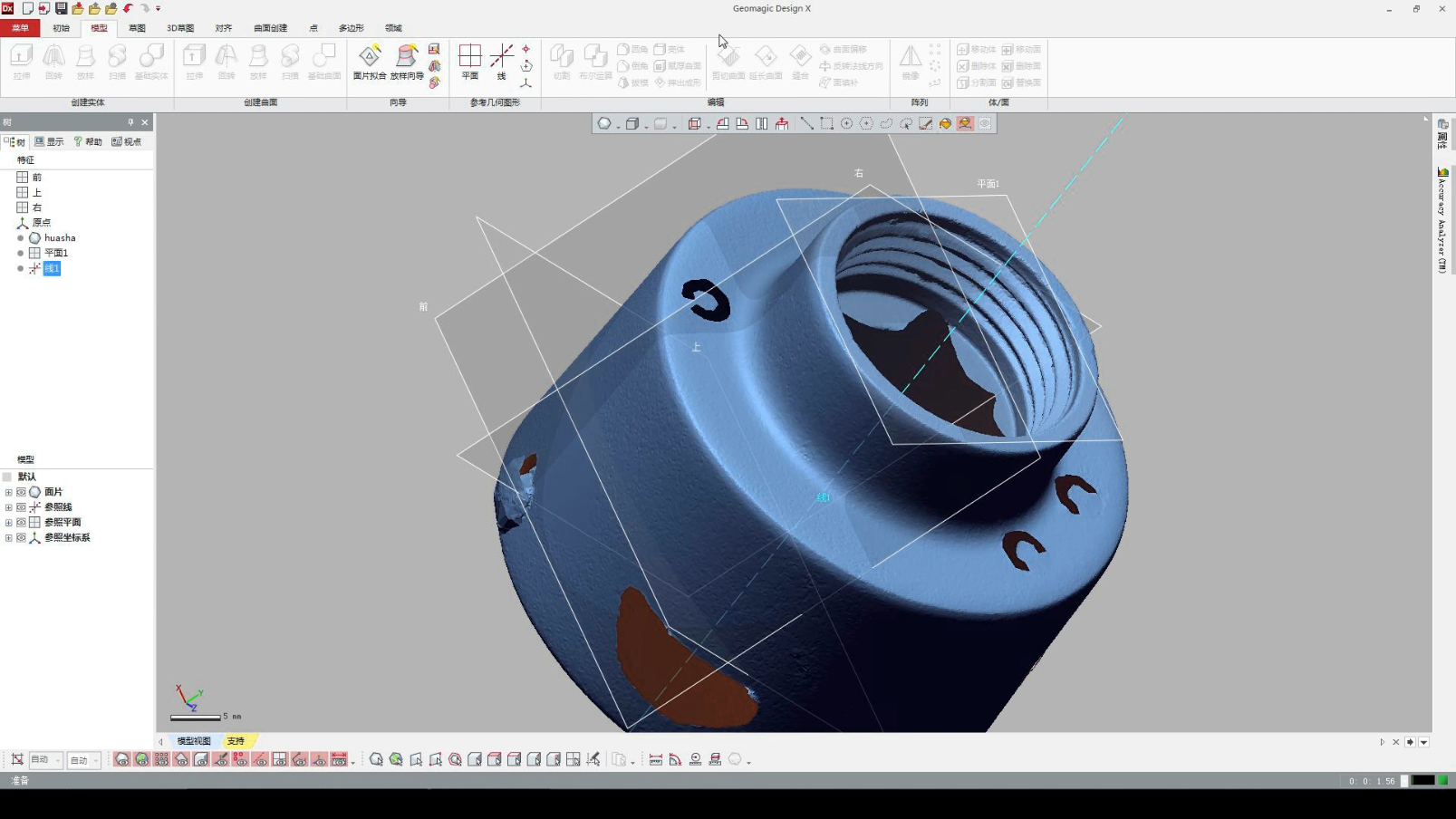

（△回轉軸創建完成）

3、逆向建模。點擊【草圖】—【面片草圖】創建草圖，點擊【基準平面】選擇右基準平面，自動根據面片輪廓生成草圖。隱藏面片觀察草圖，參考草圖繪制外輪廓。繪制完成后將網格面片顯示出來，創建出回轉的實體。接下來構建模型頂部的特征，先擺正面片的視圖，點擊【草圖】—【面片草圖】—【草圖】—【圓】命令，在坐標中心繪制出一個圓，點擊【智能尺寸】，設置圓的半徑，用【線性草圖陣列】命令創建出陣列草圖。可先對曲線進行拉伸創建圓柱體，拉伸體的高度需長于主體實體高度。再使用【圓形陣列】命令創建完成所有圓柱體陣列。

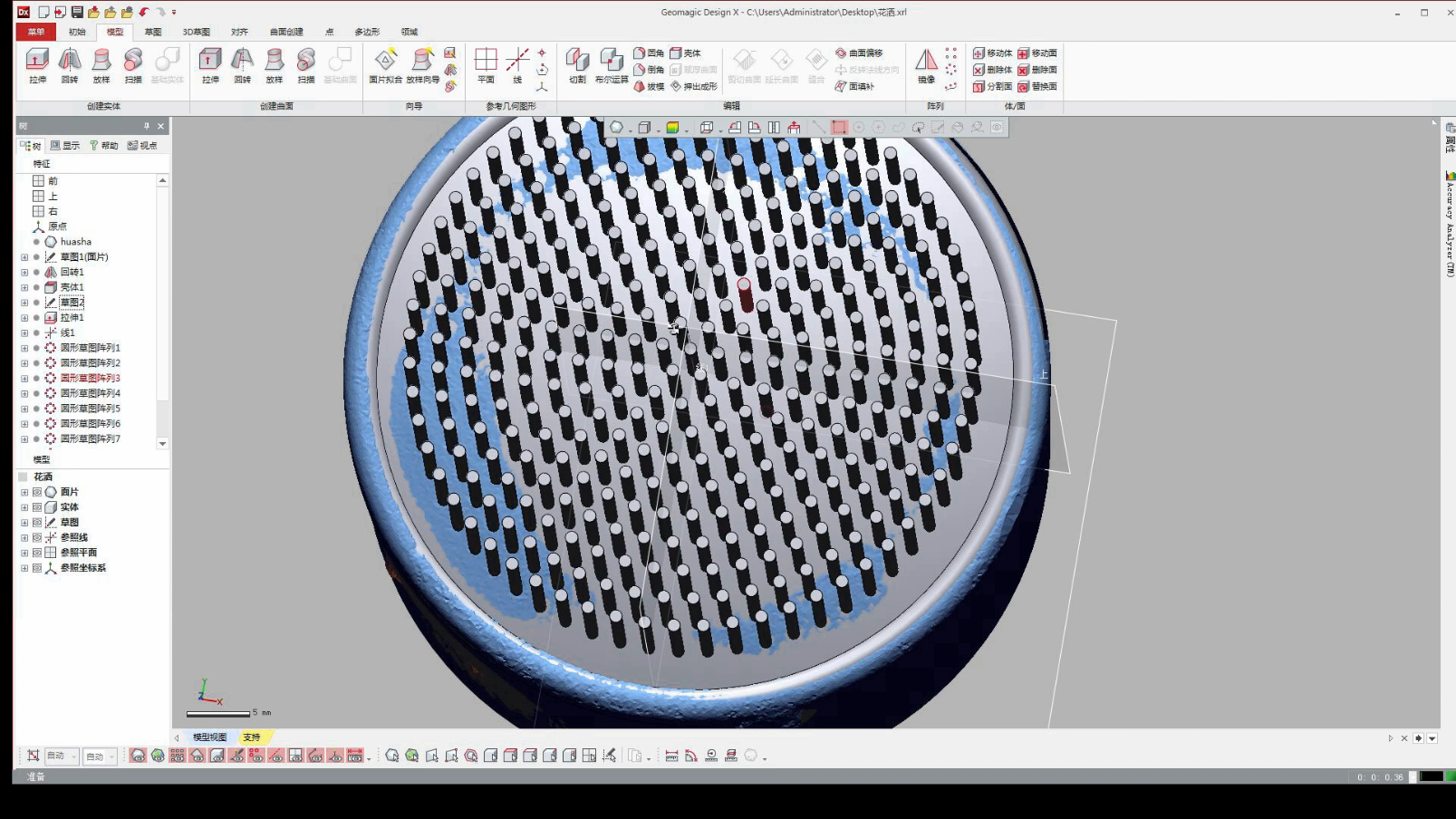

（△陣列草圖）

4、創建螺紋。點擊【插入】—【建模特征】—【螺旋體曲線】命令，選擇面為螺紋方向，選擇曲線作為螺紋起始點，設置螺紋參數，螺旋線創建完成。再使用【模型】—【掃描】命令進行實體創建。

小貼士：建模時應先創建較大的實體、后建模較小的特征。
